1 APR协议原理

①ARP即地址解析协议， 用于实现从 IP 地址到 MAC 地址的映射，即询问目标IP对应的MAC地址。

②在网络通信中，主机和主机通信的数据包需要依据OSI模型从上到下进行数据封装，当数据封装完整后，再向外发出。所以在局域网的通信中，不仅需要源目IP地址的封装，也需要源目MAC的封装。

③一般情况下，上层应用程序更多关心IP地址而不关心MAC地址，所以需要通过ARP协议来获知目的主机的MAC地址，完成数据封装。

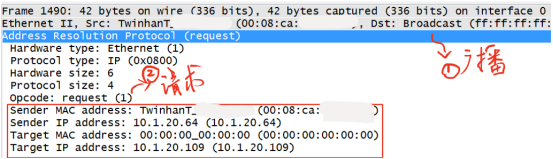

ARP协议广播请求，单播回应。

2 ARP攻击

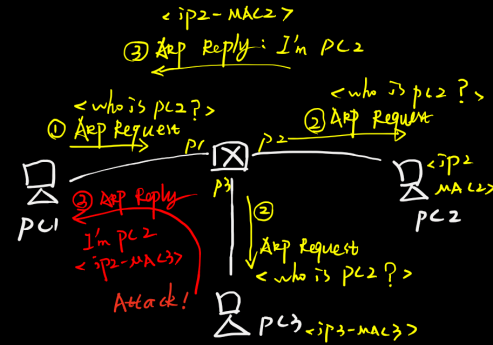

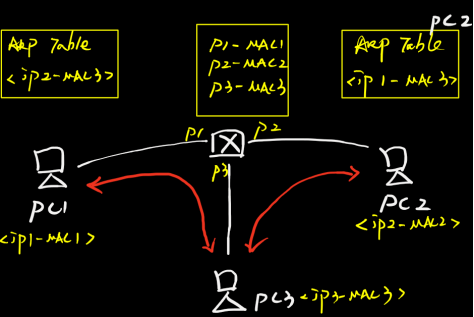

①PC1跟PC2通信，采用广播形式，通过ARP请求包询问PC2的MAC地址。

②PC2根据询问信息，返回ARP单播回应包；此时PC3作为攻击者，在监听之后，发起了ARP回应包，很显然这就是一个ARP欺骗行为。

③PC1和PC2根据ARP问答，将各自的ARP映射信息（IP-MAC）存储在本地ARP缓存表。

④交换机根据其学习机制，记录MAC地址对应的接口信息，存储在CAM缓存表（也称为MAC地址表）。交换机收到数据包时，会解封装数据包，根据目标MAC字段进行转发。

注意：

①主机通信需要查找ARP表，而交换机通信需要查找CAM表（路由器则查找Route表）。

注：ARP表：ip<->mac    CAM表：mac<->port  （Route表：route<->port）

②交换机基于源MAC地址学习，基于目的MAC地址转发。

PC1收到两个ARP回应包，内容分别如下：

③我是PC2，我的IP地址是IP2，我的MAC地址是MAC2；

③我是PC2，我的IP地址是IP2，我的MAC地址是MAC3；

由于ARP和CAM表，遵循"后到优先"原则。于是hacker只要持续不停发出ARP欺骗包，就一定能够覆盖掉正常的ARP回应包。

PC1最终记录的是虚假的ARP映射：IP2<->MAC3。

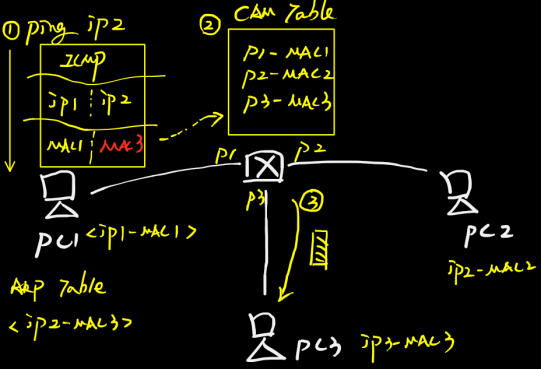

当PC1要跟PC2进行通信时，首先要查找ARP表，然后在网络层打上源目IP，在链路层打上源目MAC，然后将数据包发送给交换机。交换机收到之后对数据进行解封装，并且查看CAM表（基于目的MAC转发），由于目标MAC3对应Port3，所以交换机自然而然将其转发给PC3。

反过来，如果PC2要将数据包发送给PC1，PC3仍然可以以同样的ARP欺骗实现攻击。此时，PC1和PC2的通信数据流被PC3拦截，形成了典型的"中间人攻击"。

3 ARP扫描工具底层原理

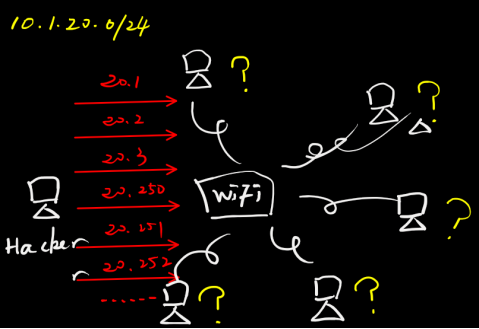

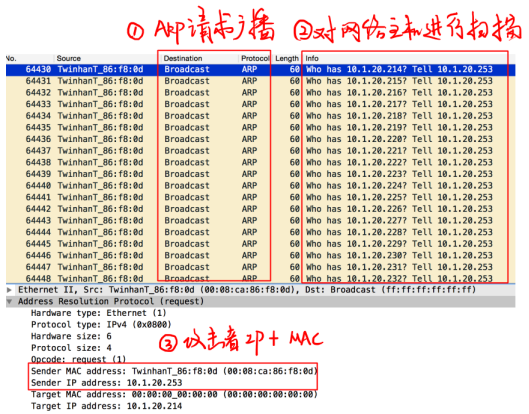

Hacker渗透进了一个内网，且只知道自己的IP信息，例如IP地址是10.1.20.253，网关地址是10.1.20.254。

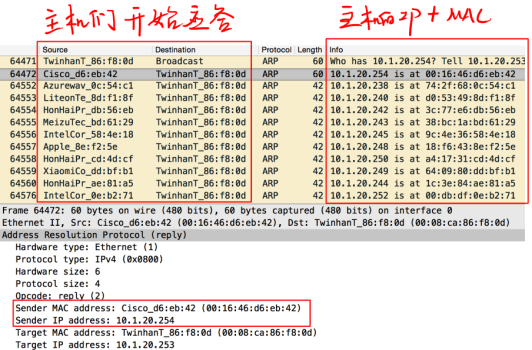

在ARP应答信息里面，除了IP地址和MAC信息，还能看到相关的设备厂商信息，例如cisco、meizu、apple、xiaomi等，这其实就是依靠MAC地址前面24位的OUI（机构唯一标识符）来识别的，（还有一些扫描器基于Netbios协议，还能找到电脑的主机名）。

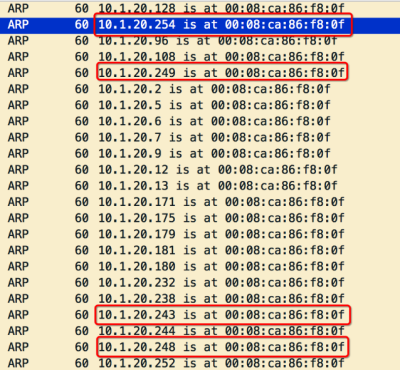

进行ARP欺骗攻击

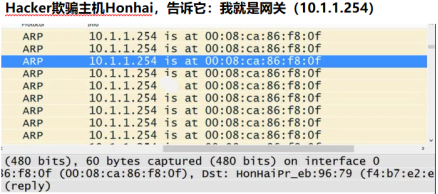

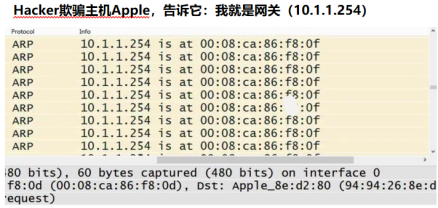

00:08:ca:86:f8:0f其实就是hacker的mac地址，并且对应的真正的IP地址应该是10.1.20.253。而这里很明显是hacker在欺骗局域网其他主机，它对外声称：自己就是"所有人"。这样做的意义在于覆盖掉其他主机的ARP缓存表信息，并生成错误的ARP映射，最终将通信流量交给hacker。当然，还有另外一种ARP欺骗的做法：hacker告诉所有人，自己就是网关。因为其他主机访问互联网必经之路便是网关（出口路由器/无线路由器）。

Hacker会告诉局域网所有主机，自己就是网关，并且后续可以把数据都丢给我，我来转发到互联网。

4 ARP攻击实践（P2Pover）

黑盒渗透进入内网。取得172.16.70.130主机权限。

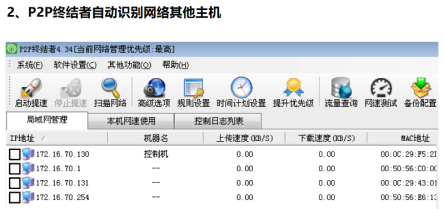

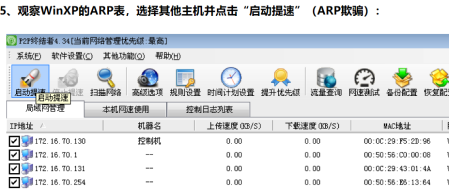

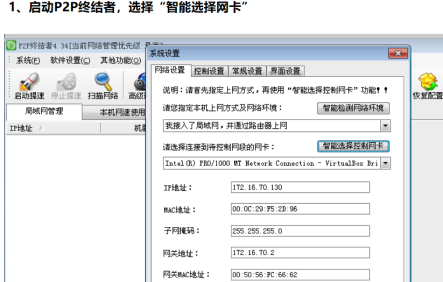

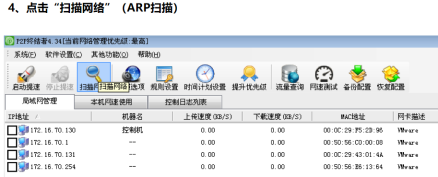

172.16.70.130上安装 P2Pover模拟黑客攻击172.16.70.131。

攻击机172.16.70.130对应的MAC地址是 .....96

网关172.16.70.2对应的MAC地址是 .....62

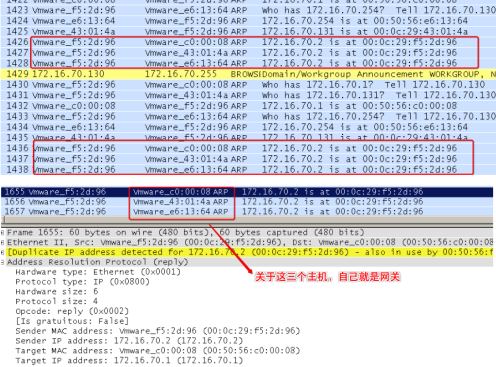

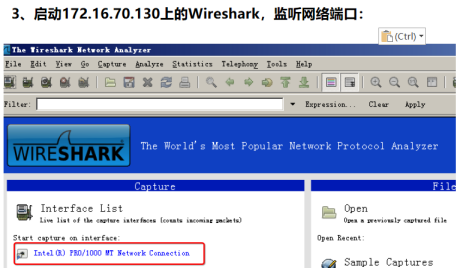

此时，通过Wireshark可以抓取到攻击机172.16.70.130发出的ARP欺骗包（欺骗其他人说自己是网关）

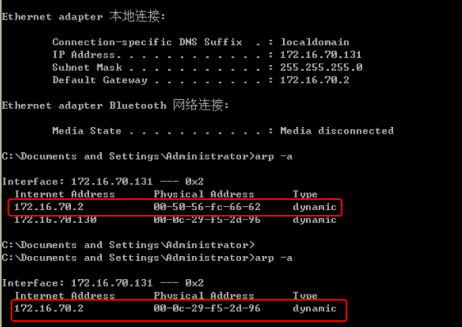

再查看被攻击机172.16.70.131的ARP表，发现网关的MAC地址不再是原有的MAC，而是攻击机172.16.70.130的。

6、测试172.16.70.131访问互联网的流量被172.16.70.130拦截：

①在172.16.70.131上面访问互联网地址114.114.114.114：

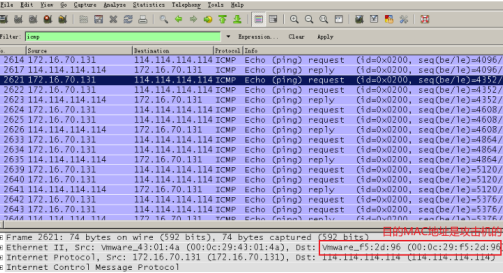

②在172.16.70.130上Wireshark采用icmp协议过滤，查看是否有数据流：

从这里来看，172.16.70.130已经完全拦截了172.16.70.131访问互联网的流量了。

7、让172.16.70.130窃取172.16.70.131上网账号密码：

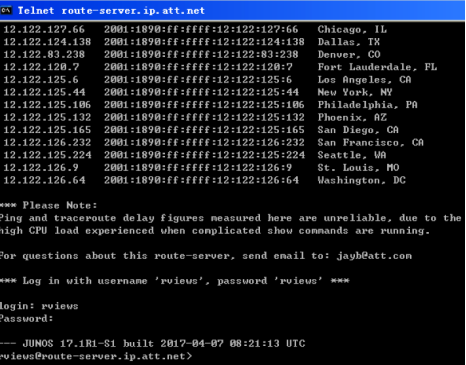

这里以172.16.70.131远程访问互联网路由器为例=>telnet route-server.ip.att.net

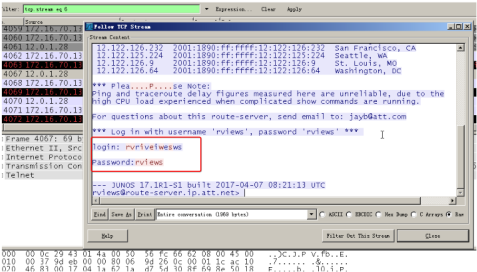

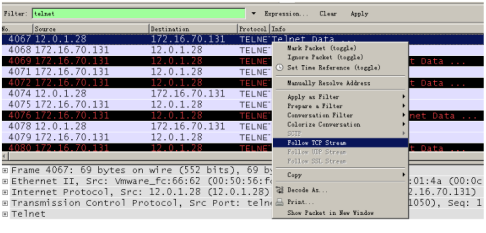

在172.16.70.130上面过滤telnet协议，并且采用"follow tcp stream"功能：

5 ARP攻击实践（Cain）

黑盒渗透进入内网。取得172.16.70.130主机权限。

172.16.70.130上安装 Cain模拟黑客攻击172.16.70.131。

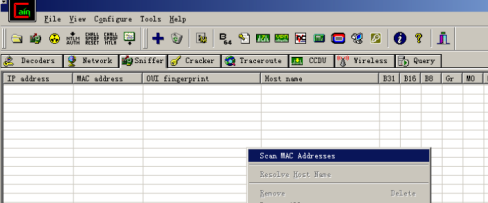

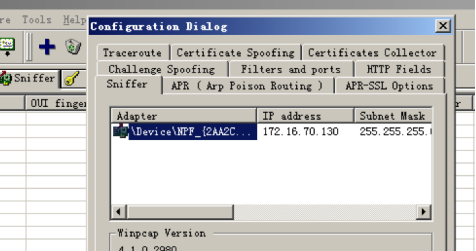

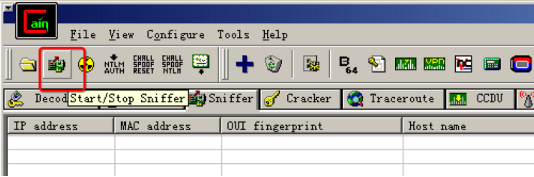

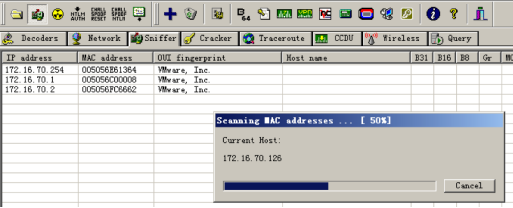

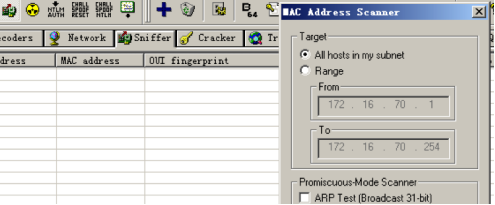

172.16.70.130上开启Wireshark监听，启动Sniffer功能，进入Sniffer菜单，右键"scan mac addresses"。

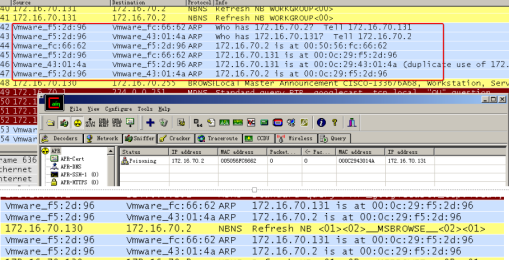

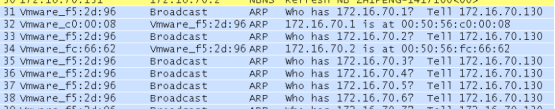

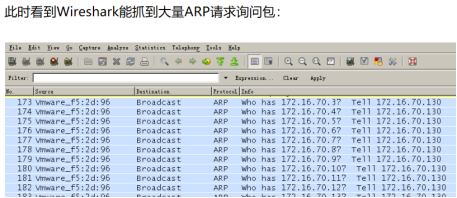

Wireshark抓取到ARP扫描包：

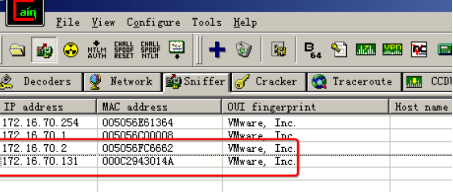

启动ARP欺骗，判断70.2为网关，131为肉鸡

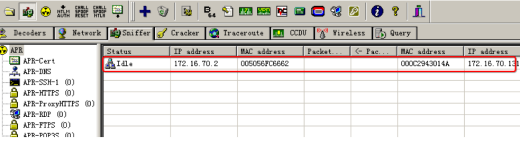

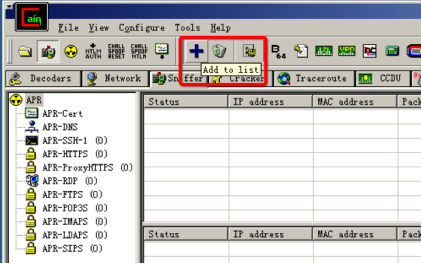

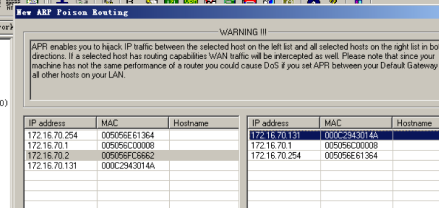

点击右下角的ARP标识，点击菜单栏的"add to list"分别选择70.2和70.131

点击左上角黄色标记的arp按钮，启动ARP欺骗/毒化：

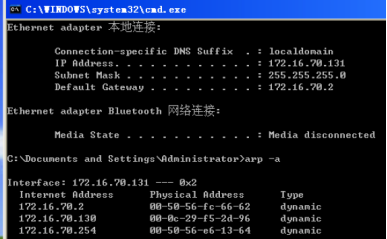

查看172.16.70.131的ARP缓存表，此时ARP欺骗成功：

让172.16.70.131远程访问互联网路由器，在172.16.70.130上面通过Cain直接截获密码：

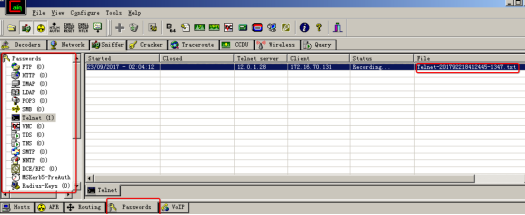

点击右下角的password，可以看到telnet密码出来，无需通过wireshark再次做流量追踪，Cain根据截获的数据流做自动过滤

让172.16.70.131访问http网页（非https），这里是进入某IT网站进行账号注册：

此时，172.16.70.130上面可以直接获取到172.16.70.131的账号密码信息

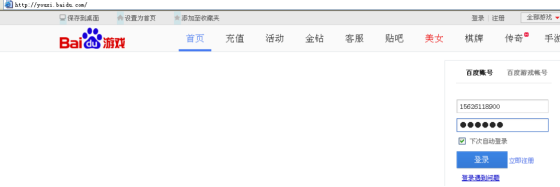

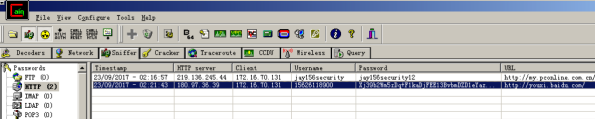

172.16.70.131访问百度游戏，账号密码随意设置

可以看到百度游戏的用户名是明文传输的，但是密码是加密传输的。

尝试到一些MD5网站上hash碰撞破解，无法破出来，应该是做了"加盐"处理。也可以通过ARP欺骗结合DNS域名劫持，再通过社工学（网站克隆），就可以拿到最终的明文密码。

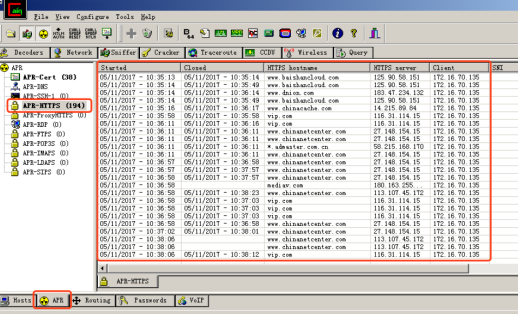

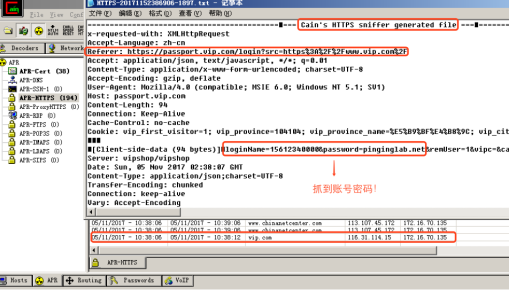

在Cain上查看拦截到的HTTPS账号密码

6 ARP防御原理

ARP防御可以在网络设备上实现，也可以在用户端实现。

当黑客发起ARP欺骗包时，会途径局域网里面的交换机或无线路由器等网络设备；

①如果网络设备能够识别这种欺骗包，并且提前丢弃掉，则电脑/手机端就不会被欺骗；

②如果网络设备没有拦截这种欺骗包，则电脑/手机端需要做安全防御，然后再丢弃。

局域网安全里比较常用的防御技术，这种防御技术被称为DAI（Dynamic ARP Inspection）- 动态ARP检测，原理可以用两句话简单概括：

①交换机记录每个接口对应的IP地址和MAC，即port<->mac<->ip，生成DAI检测表；

②交换机检测每个接口发送过来的ARP回应包，根据DAI表判断是否违规，若违规则丢弃此数据包并对接口进行惩罚。

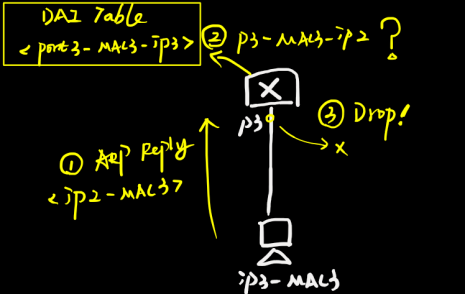

PC3是在交换机的Port3、MAC地址是MAC3，IP地址是IP3，所以本地DAI表项内容是<port3-mac3-ip3>。当交换机从接口Port3收到ARP回应包，内容却是IP2和MAC3映射，即<port3-mac3-ip2>，经判断，这个包就是虚假的欺骗包，交换机马上丢弃这个包，并且可以对接口做惩罚（不同设备的惩罚方式有所不同，可以直接将接口"软关闭"，直接将攻击者断网；也可以"静默处理"，仅丢弃欺骗包，其他通信正常）

交换机能识别IP地址信息吗？

从现在的网络技术来看，分层界限越来越模糊，融合式的网络设备才是主流，现在的接入交换机基本能被Telnet/SSH/Web管理，更专业的交换机同时支持动态ARP监测（dai）、IP源防护（ipsg）、DHCP侦听（dhcp snooping）、端口安全、AAA、802.1x等局域网安全技术，已经超越了原有二层交换机的定义。所以，交换机能读三层甚至七层的数据包已经不是什么新鲜事了，不要被"交换机就是二层设备"给束缚了，这只是纸面上的定义。

DAI检测表是如何生成的？

CAM表的内容主要是MAC和Port的映射，而DAI检测表则是Port、MAC、IP三个信息映射。目前这张表支持两种方式来生成：第一种方式就是手工静态绑定：即用户接入网络之后，管理员根据此用户电脑的MAC和IP地址，然后在接口上绑死，缺点就是用户数太多的话，手工绑定管不过来；第二种方式就是目前最主流的做法，即在交换机上开启DHCP侦听技术，当用户第一次通过DHCP获取到地址的时候，交换机就把用户电脑的IP、MAC、Port信息记录在DHCP侦听表，后面ARP检测直接调用这张DHCP侦听表即可。

ARP防火墙在技术实现上，一般都有以下功能：

①绑定正确的的IP和MAC映射，收到攻击包时不被欺骗。

②能够根据网络数据包特征，自动识别局域网存在的ARP扫描和欺骗行为，并做出攻击判断。
